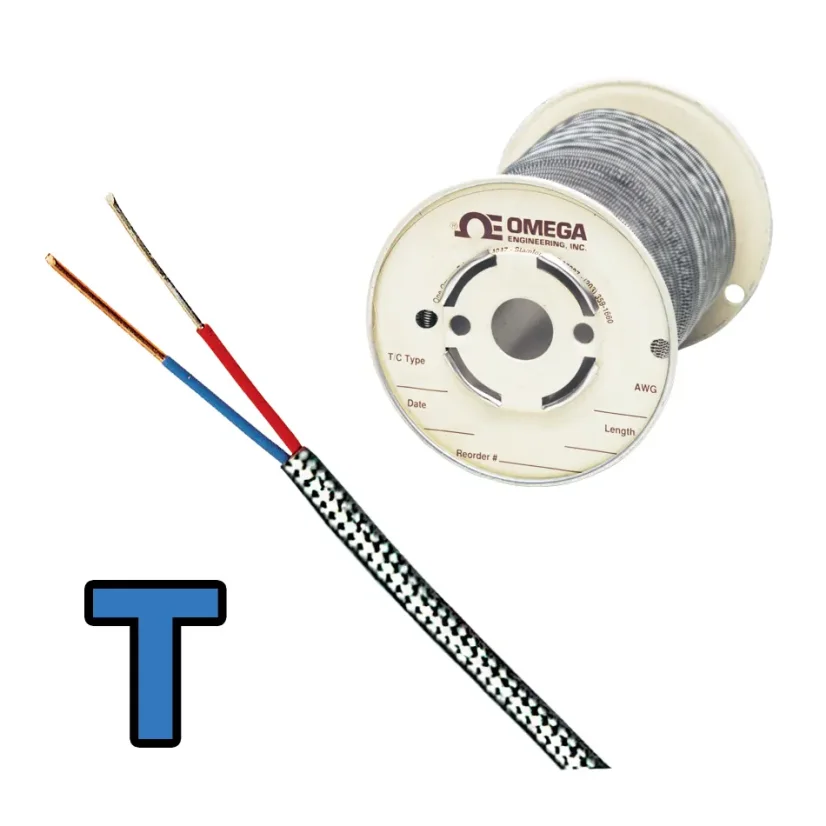

Termočlánkový drát typu T s dvojitou izolací a opředením

Termočlánkový drát typu T s dvojitou izolací a opředením
Přidat do oblíbených Přidat do porovnání
Vybírejte od nejdůležitějšího
Varianta neexistuje
od 1 940 Kč bez DPH
Model# (PN): GG_T_TC_WIRE_OB Dodací podmínky
OMEGA Engineering Vysoce kvalitní termočlánkový drát typu T s opředením. Průměry 0,510 mm / 0,810 mm (AWG 24 a 20). Možnost výběru izolace, průměru a délky. K dispozici v toleranci třídy 1 nebo třídy 2. Vodiče dostupné v provedení drát nebo lanko. Více

Vysoce kvalitní termočlánkový drát typu T s opředením.

Barevný kód ANSI:

(+) kladný vodič - modrý; (-) negativní vodič - červený; Vnější izolace - hnědá + opředení

Barevný kód IEC:

(+) kladný vodič - hnědý; (-) negativní vodič - bílý; Vnější izolace - hnědá + opředení



Standardní dodávka je ANSI provedení, pokud chcete objednat IEC provedení, uveďte prosím do poznámky.

On-line konfigurátor nemusí obsahovat všechny dostupné možnosti provedení. Pokud nenaleznete co hledáte, prosím kontaktujte nás.

Kompletní informace o nabízených provedeních naleznete v katalogovém listu (PDF) viz část "Ke stažení".

Parametry
Typ termočlánku T
Ke stažení
GG_T_TC_WIRE_spec_sheet.pdf (pdf, 159.5 kB)
Barevne_znaceni_ANSI_IEC.pdf (pdf, 82.2 kB)
Jak se měří teplota? Výběr vhodného snímače

Jak se měří teplota? Výběr vhodného snímače

Teplotu lze měřit pomocí různých snímačů. Všechny indikují teplotu snímáním změn fyzikálních charakteristik. Technici v průmyslu pravděpodobně přijdou do styku s následujícími šesti typy snímacích zařízení: termočlánky, odporová teplotní zařízení (odporové teplotní snímače Pt100 a termistory), zařízení pro bezkontaktní infračervené měření teploty, bimetalová zařízení, kapalinová expanzní zařízení a zařízení využívající změny stavu.

Pro svou aplikaci si zvolte to správné zařízení pro měření teploty...

Co je termočlánkový drát a jak funguje?

Co je termočlánkový drát a jak funguje?

Termočlánkový drát se využívá pro výrobu termoelektrických snímačů teploty, neboli termočlánků, které se nejčastěji využívají při měření teploty v průmyslových provozech. Termočlánek je snímač pro měření teploty, který se skládá ze dvou odlišných kovů, které jsou spojeny na snímacím konci.

Různé typy termočlánků (např. termočlánkový snímač typu J, typu K a další) používají různé směsi kovů v jednotlivých větvích. Signál z termočlánku má velmi nízkou úroveň, například u typu K kolem 41µV na °C, což klade vysoké nároky na vedení signálu. Zároveň termočlánky vyžadují...
